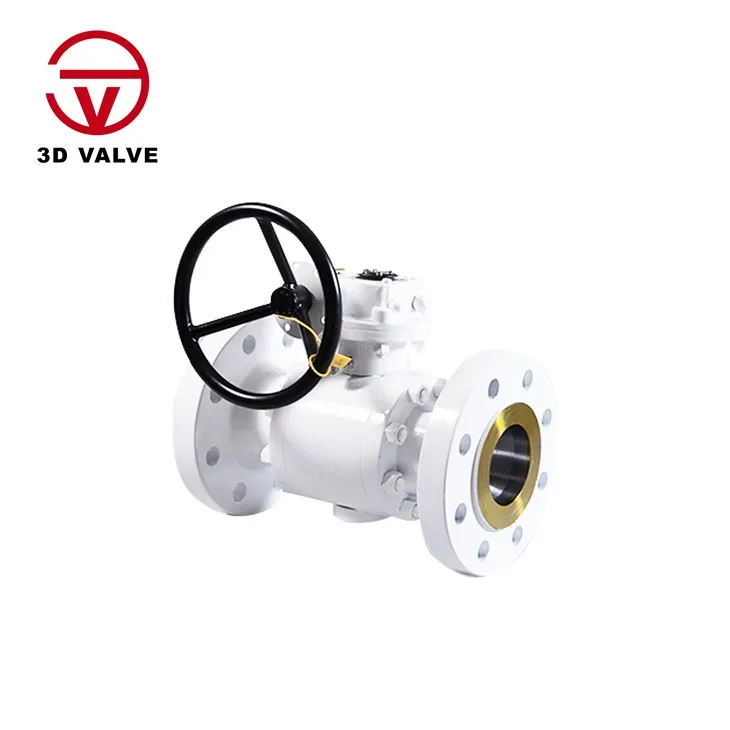

Supapa cu bilă montată pe trunnion cu roata de mână cu un angrenaj combină fiabilitatea de înaltă presiune a proiectării trunionului cu funcționarea mecanică a angrenajului, ceea ce o face ideală pentru aplicații cu diametrul mare și cu tort mare, unde funcționarea manuală a manetei devine nepractică.
Caracteristici de diferențiere cheie
|
Caracteristică |
Angrenaj operat |
Maneta standard funcționată |
|
Cerința de cuplu |
Redus cu 80-90% |
Forța manuală completă necesară |
|
Dimensiunea maximă a supapei |
Până la 48 "(DN1200) |
De obicei mai mic sau egal cu 12 "(DN300) |
|
Efortul de operare |
Neted, chiar și la presiuni mari |
Devine strâns peste 10 " |
|
Indicația de poziție |
Dial indicator integrat |
Doar poziția pârghiei vizuale |
|
Opțiuni de montare |
Poate fi orientat în orice direcție |
Limited de Lever Swing Space |
Comparația aplicației
Unde funcționarea angrenajului este esențială
· Conducte cu diametrul mare (24 "+): unde pârghia mâinii devine practic din punct de vedere fizic
· Sisteme de gaze de înaltă presiune (ASME 900#+): necesitând o funcționare netedă și controlată
· Instalații submarine\/subterane: unde accesul direct al pârghiei este restricționat
· Servicii criogene: unde contracția termică crește cuplul de funcționare
· Aplicații frecvente de ciclism: reducerea oboselii operatorului în operațiunile zilnice
Unde maneta standard este suficientă
· Țegări mici de foraj (<8"): Where manual operation remains comfortable
· Sisteme de joasă presiune (
· Instalații accesibile de la sol: cu o degajare de balansare adecvată
· Supape de închidere de urgență: necesitând o funcționare imediată de trimestru
· Proiecte conștiente de buget: în cazul în care costurile cutiei de viteze nu sunt justificate
Configurații specializate
1.. Adaptări cu viteză de tei
Pentru funcționarea unghiului drept în spații limitate
Orientări verticale ale tulpinilor în instalațiile de groapă
2.
Permite conexiunea STEM directă temporară
Ocolește cutia de viteze în timpul întreruperilor de energie
3. Carcasă rezistentă la intemperii
IP 67- carcase evaluate pentru utilizare offshore
Modele anti-IC pentru condiții arctice
Considerații de întreținere
· Interval de ungere: la fiecare 500 de cicluri sau anual
· Reglarea ochiurilor de viteză: necesară după înlocuirea etanșării
· Prevenirea fundalului: caracteristică integrală de blocare a uneltelor de viermi
· Înlocuirea etanșării: posibilă fără îndepărtarea cutiei de viteze
· Vopsea offshore: acoperită cu vopsea offshore, care întâlnește standardele ISO 12944 C 5- H, potrivite pentru platformele de foraj offshore.
Concluzie
Supapa cu bilă montată pe trunnion cu roata de mână acționată cu angrenaj reprezintă soluția optimă atunci când se combină reținerea de înaltă presiune cu operabilitate practică în sisteme la scară largă. Avantajele mecanice ale sistemului de transmisie necesită o soluție care transformă acționarea hidraulică în funcționare manuală, care este deosebit de valoroasă în zone îndepărtate sau medii cu putere limitată.
Pentru aplicațiile cuprinse între 8 "-16" unde frecvența de operare justifică investiția, operatorul de viteze oferă o valoare excelentă a ciclului de viață, în ciuda costurilor inițiale mai mari în comparație cu modelele de pârghie.
